Predstavljanje proizvoda

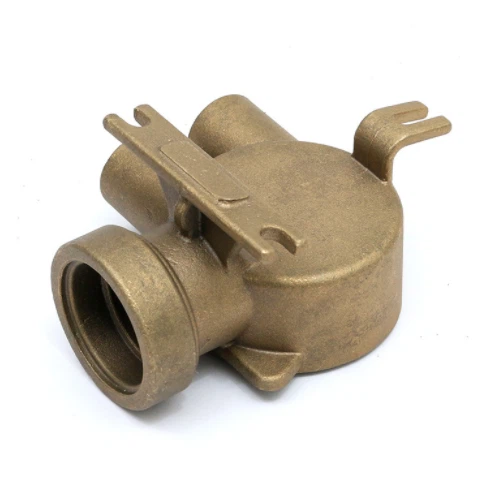

Mjedeni dijelovi kućišta ventila za liveno staklo za ulaganje

Elektromagnetski ventili su osnovne komponente automatizacije koje se koriste za kontrolu tekućina i pripadaju aktuatorima; Nije ograničeno na hidrauličko, pneumatsko. Za upravljanje smjerom hidrauličkog protoka koriste se elektromagnetski ventili, a mehanički uređaji u tvornicama uglavnom se upravljaju hidrauličkim čelikom, pa se koriste elektromagnetski ventili.

Princip rada elektromagnetskog ventila je da postoji zatvorena komora unutar ventila, s rupama otvorenim na različitim pozicijama, a svaka rupa vodi do druge cijevi za ulje. U sredini komore nalazi se ventil, a s obje strane dva elektromagneta. Magnetska zavojnica na čijoj je strani pod naponom privući će tijelo ventila na koju stranu. Upravljanjem kretanja tijela ventila, različiti otvori za ispuštanje ulja mogu se blokirati ili propuštati. Ulazni otvor za ulje je normalno otvoren, a hidrauličko ulje ulazi u različite cijevi za ispuštanje ulja. Tada će tlak ulja gurnuti klip cilindra za ulje, koji zauzvrat pokreće klipnjaču, a klipnjača pokreće mehanički uređaj na kretanje. Na taj se način mehaničkim gibanjem upravlja upravljanjem strujom elektromagneta.

Gore navedeno govori o uobičajenom principu elektromagnetskih ventila

Zapravo, na temelju temperature i tlaka medija koji teče kroz njega, kao što je prisutnost tlaka u cjevovodu i odsutnost tlaka u samoprotočnom stanju. Princip rada solenoidnih ventila je drugačiji.

Na primjer, u stanju vlastite struje potrebno je pokretanje bez napona, što znači da nakon uključivanja cijela zavojnica usisava tijelo vrata.

Elektromagnetski ventil u tlačnom stanju je igla umetnuta u tijelo vrata nakon što se zavojnica napaja, a tijelo vrata se podiže pritiskom same tekućine.

Razlika između ove dvije metode je u tome što elektromagnetski ventil u samoprotočnom stanju ima veći volumen jer zavojnica treba usisati cijelo tijelo vrata

Elektromagnetski ventil u stanju pod tlakom treba samo podići klin, tako da se volumen može učiniti relativno malim.

Solenoidni ventil izravnog djelovanja

Princip: Kada je uključena, elektromagnetska zavojnica stvara elektromagnetsku silu za podizanje dijela za zatvaranje sa sjedišta ventila, a ventil se otvara; Kada se struja prekine, elektromagnetska sila nestaje, a opruga pritišće dio za zatvaranje na sjedište ventila, što dovodi do zatvaranja ventila.

Značajke: Može normalno raditi pod vakuumom, negativnim tlakom i nultim tlakom, ali promjer općenito ne prelazi 25 mm.

Distribuirani elektromagnetski ventil izravnog djelovanja

Princip: Kombinacija je izravnog djelovanja i principa pilot tipa. Kada nema razlike u tlaku između ulaza i izlaza, nakon uključivanja, elektromagnetska sila izravno podiže pilot mali ventil i dio za zatvaranje glavnog ventila prema gore, a ventil se otvara. Kada ulaz i izlaz dostignu početnu razliku tlaka, nakon uključivanja, elektromagnetska sila vodi mali ventil, a tlak u donjoj komori glavnog ventila raste dok se tlak u gornjoj komori smanjuje, čime se razlika tlaka koristi za gurnite glavni ventil prema gore; Kada se napajanje prekine, pilot ventil koristi silu opruge ili srednji pritisak kako bi gurnuo dio za zatvaranje prema dolje, uzrokujući zatvaranje ventila.

Značajke: Također može raditi pod nultom razlikom tlaka, vakuumom i visokim tlakom, ali snaga je velika i zahtijeva vodoravnu ugradnju.

Solenoidni ventil upravljan pilot

Princip: Kada se uključi, elektromagnetska sila otvara pilot rupu, uzrokujući brzo smanjenje tlaka u gornjoj komori, stvarajući razliku tlaka gore, dolje i gore oko elementa za zatvaranje. Tlak tekućine gura element za zatvaranje prema gore, uzrokujući otvaranje ventila; Kada se struja prekine, sila opruge zatvara pilot rupu, a ulazni tlak brzo stvara nižu i višu razliku tlaka oko ventila za zatvaranje kroz obilazni otvor. Tlak tekućine pokreće ventil za zatvaranje da se pomakne prema dolje i zatvori ventil.

Značajke: Gornja granica raspona tlaka tekućine je relativno visoka i može se instalirati proizvoljno (prilagođeno), ali mora zadovoljiti uvjete razlike tlaka tekućine.

Dvosmjerni elektromagnetski ventil s dva položaja sastoji se od tijela ventila i elektromagnetske zavojnice. To je struktura izravnog djelovanja s ugrađenim strujnim krugom premosnog ispravljača i sigurnosnom zaštitom od prenapona i prekostruje

Zavojnica elektromagnetskog ventila nije pod naponom. U ovom trenutku, željezna jezgra solenoidnog ventila naslanja se na kraj dvostruke cijevi pod djelovanjem povratne opruge, zatvarajući izlaz na kraju dvostruke cijevi. Krajnji izlaz s jednom cijevi je u otvorenom stanju, a rashladno sredstvo teče iz izlazne cijevi s jednom cijevi na kraju elektromagnetskog ventila do isparivača u prostoriji za hlađenje i isparivača u prostoriji za hlađenje i natrag u kompresor, postižući ciklus hlađenja .

Zavojnica elektromagnetskog ventila je pod naponom. U ovoj točki, željezna jezgra solenoidnog ventila svladava silu povratne opruge pod djelovanjem elektromagnetske sile i pomiče se prema kraju jednocijevne cijevi, zatvarajući izlaz na kraju jedne cijevi. Izlaz na kraju dvostruke cijevi je u otvorenom stanju, a rashladno sredstvo teče iz izlazne cijevi na kraju dvostruke cijevi solenoidnog ventila do isparivača u zamrzivaču i natrag u kompresor, postižući ciklus hlađenja.

Dvopozicijski trosmjerni elektromagnetski ventil sastoji se od tijela ventila i elektromagnetske zavojnice. To je struktura izravnog djelovanja s ugrađenim strujnim krugom mosnog ispravljača i sigurnosnom zaštitom od prenapona i prekostruje? Radno stanje jedan u sustavu: zavojnica elektromagnetskog ventila nije uključena. U ovom trenutku, željezna jezgra solenoidnog ventila naslanja se na kraj dvostruke cijevi pod djelovanjem povratne opruge, zatvarajući izlaz na kraju dvostruke cijevi. Krajnji izlaz s jednom cijevi je u otvorenom stanju, a rashladno sredstvo teče iz izlazne cijevi s jednom cijevi na kraju elektromagnetskog ventila do isparivača u prostoriji za hlađenje i isparivača u prostoriji za hlađenje i natrag u kompresor, postižući ciklus hlađenja . (Kao što je prikazano na slici 1)

Radno stanje dva u sustavu: svitak elektromagnetskog ventila je pod naponom. U ovoj točki, željezna jezgra solenoidnog ventila svladava silu povratne opruge pod djelovanjem elektromagnetske sile i pomiče se prema kraju jednocijevne cijevi, zatvarajući izlaz kraja jedne cijevi. Izlaz kraja dvostruke cijevi je u otvorenom stanju, a rashladno sredstvo teče iz izlazne cijevi solenoidnog ventila do isparivača zamrzivača i natrag u kompresor, postižući ciklus hlađenja

Mi smo proizvođač mjedenog kućišta ventila za livenje u obliku silicijevog sola, ako trebate više informacija, kontaktirajte nas!
