Razor MIM dijelovi

Predstavljanje proizvoda

Metoda proizvodnje

Izum pripada tehničkom području alata za rezanje, posebno sklopa reznog alata za brizganje metalnog praha od volframovog čelika.

Pozadinska tehnika
Alatni stroj za rezanje je alat koji se često koristi. Tijelo alata izrađeno je od brizganog metalnog praha, a materijal je volfram čelik. Sadašnji alat je montiran na stroj za škare vijcima. Međutim, budući da je dno stroja za škare opremljeno pokretnom trakom, to dovodi do nedostatka prostora za ugradnju izravno ispod stroja za škare, što zahtijeva dva radnika da podignu tijelo rezača i pričvrste ga na oba kraja pokretne trake, što je problematično. instalirati.

Elementi tehničke izvedbe
Ciljajući na nedostatke prethodnog stanja tehnike, ovaj izum osigurava sklop rezača tipa volframovog čelika za injekcijsko prešanje metalnog praha, a specifična tehnička shema je sljedeća:
Sklop alata od metalnog praha od volframovog čelika, uključujući fiksnu bazu, dno fiksne baze je rotirajuće povezano s pomičnom bazom, dno pomične baze je umetnuto s tijelom rezača, a vanjski kraj pomične baze je instaliran Postoji mehanizam za blokiranje, koji se koristi za zaustavljanje tijela rezača s kraja.
Nadalje, srednji dio gornje površine pomične baze je okomito opremljen rotirajućim stupom, a rotirajući stupac je rotirajući ugrađen u fiksnu bazu, vrh rotirajućeg stupa opremljen je zupčanikom, a bočna stijenka fiksna baza je opremljena U instalacijskom utoru zupčanik je postavljen horizontalno, zupčanik viri iz ugradbenog utora, a izbočeni dio zupčanika zahvaća i spaja se s pogonskim mehanizmom.
Nadalje, pogonski mehanizam uključuje pneumatsku šipku i zupčastu ploču, zupčasta ploča postavljena je paralelno sa stranom fiksne baze, zupčasta ploča je okomito zahvaćena spojnim zupčanikom, a kraj zupčaste ploče je čvrsto povezan s pneumatska šipka, pa je pneumatska šipka pričvršćena na stranu fiksne baze.
Nadalje, utor je predviđen na donjoj površini pomične baze, bočni dio utora je u obliku slova T, unutarnji kraj utora je brtvena struktura, a gornja površina tijela rezača je opremljena Rezna traka se klizno umeće u utor, a mehanizam za blokiranje zaustavlja se na vanjskom kraju rezne trake.
Nadalje, mehanizam za blokiranje uključuje ploču za blokiranje, fleksibilni blok za blokiranje i vijke za zaključavanje, ploča za blokiranje je rotirajući postavljena na čeonu površinu pomične baze, a unutarnja stijenka ploče za blokiranje opremljena je fleksibilnim blokom za blokiranje, fleksibilni blok za blokiranje ugrađen je u utor i zaustavlja se na kraju trake za rezanje.
Nadalje, oba kraja gornje površine pomične baze opremljena su graničnim klizačima, a oba kraja fiksne baze opremljena su žlijebom s pravokutnom strukturom kroz otvor, a granični klizač klizi kroz žlijeb.
Nadalje, granična klizna ploča uključuje lučnu ploču i potpornu ploču, lučna ploča klizi kroz žlijeb, lučna ploča je kružna lučna struktura, a oba kraja donje površine lučne ploče imaju potporne ploče, Potporna ploča je čvrsto povezana s pomičnim postoljem.

Korisni učinci ovog izuma su:
1. Rotirajuća pomična baza može učiniti da se pomična baza okrene za 30-60 stupnjeva prilikom ugradnje tijela rezača, a kraj za umetanje pomične baze može se nagnuti na stranu pokretne trake. U to vrijeme, radnik je sa strane pokretne trake. , Samo umetnite tijelo rezača izravno u pomično postolje, radni prostor je velik, instalacija je jednostavna i učinkovita;
2. Rotirajuća pomična baza može ostvariti koso rezanje, što širi raspon primjene stroja za škare.

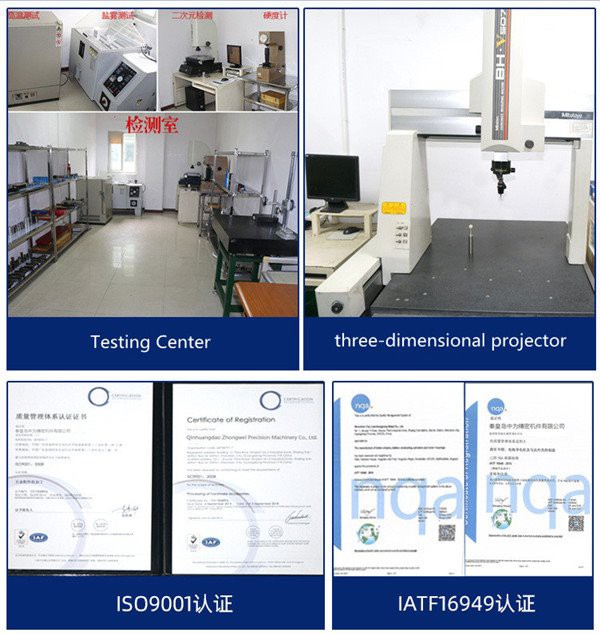

Sustavi detekcije

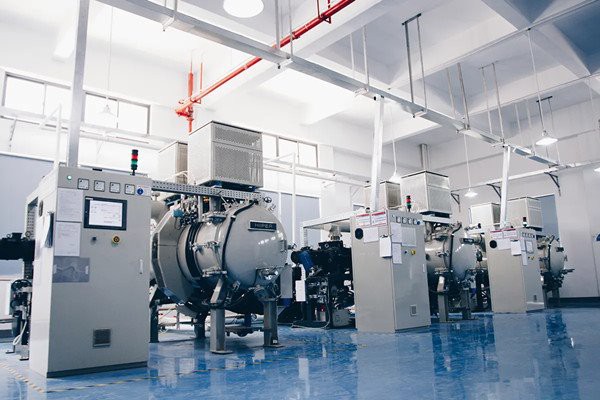

Proces brizganja metala
