Izgubljeni voštani odljev ekscentričnih komponenti 600 trajnog stroja

Predstavljanje proizvoda

Ekscentrični kotač, kao što ime sugerira, znači da središte kotača nije u točki rotacije. Općenito se odnosi na kružni kotač. Kada krug ne rotira oko svog središta, on postaje ekscentrični kotač. Ekscentar je također vrsta brijega. Općenito govoreći, glavna svrha ekscentra je stvaranje vibracija. Poput električnih sita i vibratora u mobitelima, koriste se ekscentri. Većina ekscentra su okrugli kotači jer su okrugli. Kotač je jednostavan za proizvodnju i postupak je jednostavan.

Ekscentrični kotač je kotač čiji je otvor za osovinu nagnut na jednu stranu. Kada je montiran na osovinu i okreće se, vanjski rub kotača gura drugi dio. Proizvodi recipročno kretanje. Uglavnom se koristi za pogon mehaničkih prekidača, ventila itd.

Razlika s ekscentrom: Lost Wax livenje ekscentričnih komponenti 600 Lasting Machine sama je vrsta brega. Oblik krivulje koji koristi bregast je drugačiji zbog različitih zahtjeva djelovanja, a usvojena metoda bregastog grebena također je različita zbog različitih zahtjeva za položaj ugradnje. Isto, tako da postoji mnogo vrsta kamera. Jednostavno rečeno, ako nisu kružni i ne okreću se oko središta, gotovo svi se smatraju bregovima. A kamera nije nužno ekscentrična. Na primjer, oval koji se okreće oko središta također je brijeg.

Ekscentrični mehanizam

Povećanje veličine rotirajućeg para uobičajena je metoda evolucije mehanizma s praktičnom vrijednošću primjene. Što je veći promjer rotirajućeg para, veća je njegova čvrstoća i bolja je krutost mehanizma. Kada je duljina koljena u kliznom mehanizmu koljena relativno mala, nemoguće je povećati promjer rotirajućeg para na spoju između koljena, klipnjače i okvira. Kako bi kinematički par u mehanizmu imao relativno visoku čvrstoću i poboljšao krutost mehanizma, obično se povećava Sekundarni radijus rotacije na spoju između poluge i klipnjače je veći od duljine poluge, razvijajući ručicu u ekscentričnu. Uzmimo klizno-kurbni mehanizam prikazan na slici 1(a) i koljenasto-kurbni mehanizam prikazan na slici 1(c) kao primjere. Proširite radijus rotirajućeg para B na spoju između poluge AB i klipnjače BC i neka povećani radijus rotirajućeg para bude veći od duljine poluge AB (vidi sliku 1 (b) i sliku 1 (d) )), tada Slika 1 (a) Ručica 1 na slici 1 (c) evoluirala je u ekscentrični disk čije se geometrijsko središte B ne poklapa sa središtem rotacije A, što se naziva ekscentrično. Ekscentrik je ekvivalentan povećanju veličine rukavca rotirajućeg para B na spoju između ručke soli i klipnjače. Zbog toga se značajno povećava čvrstoća komponenti i kinematičkih parova u mehanizmu te krutost mehanizma. Udaljenost (ekscentricitet) između dva središta A i B u ekscentru jednaka je duljini poluge 1, a njegove karakteristike gibanja potpuno su iste kao kod poluge 1. Mehanizam nakon što poluga evoluira u ekscentar naziva se ekscentrični mehanizam .

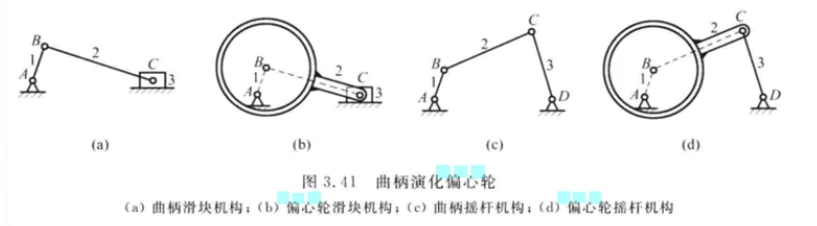

Slika 1. Ekscentrični razvoj radilice

Kada je snaga koju prenosi mehanizam relativno velika, ili klin radilice (rotirajući par) nosi relativno veliko opterećenje, ili je duljina poluge relativno mala, ili je hod sljedbenika relativno mali, poluga se često pravi ekscentrikom. Ova evolucija strukturnih dimenzija neće utjecati na svojstva gibanja mehanizma i izbjegava poteškoće konstrukcijskog dizajna uzrokovane nemogućnošću ugradnje dva rotirajuća para na oba kraja poluge zbog kratke duljine poluge. Na primjer, radilica u klipnom klipnom mehanizmu motora s unutarnjim izgaranjem funkcionira poput ekscentra; sve blanjalice koriste ekscentrične mehanizme. Osim toga, ekscentrični mehanizmi često se koriste u opremi za kovanje, zračnim kompresorima, škarama, probijačima, strojevima za utiskivanje, klipnim pumpama i drugim strojevima.

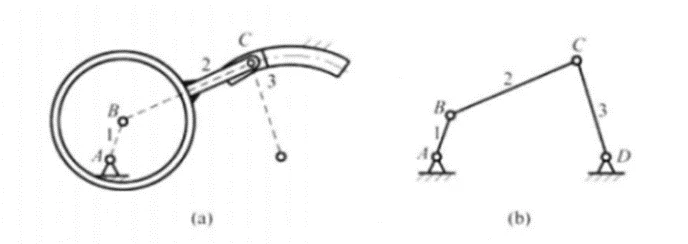

Slika 2. Razvoj mehanizma temeljen na promjenama veličine kinematičkih parova

Promjena veličine kinematičkog para također je način da se razvije mehanizam. Slika 2 zorno izražava evolucijski odnos između veličine kinematičkog para i vrste mehanizma. Ako se polumjer pomicanja luka između klizača 3 i okvira na slici 2(a) smanji, a klizač 3 evoluira u šipku, tada krug između klizača 3 i okvira na slici 2(a) par koji se pomiče luk evoluira u rotirajući par C koji povezuje klipnjaču 2 i klackalicu 3 na slici 2(b). Povećanjem polumjera rotirajućeg para B na slici 2(b) i čineći ga većim od duljine poluge 1, polumjer 1 se razvija u ekscentrični kotač na slici 2(a).
